Pourquoi les vibrations continuent de desserrer les boulons métalliques des équipements de travail
Une boîte de vitesses passe la mise en service sans problème et, quelques semaines plus tard, un support de protection commence à trembler. Lorsque l'équipe de maintenance vérifie le joint, elle découvre trois boulons retirés de quelques tours et une fine pellicule d'huile s'infiltrant le long des filetages. Rien n'a échoué de façon spectaculaire, mais la charge de serrage qui maintenait l'assemblage ensemble a discrètement disparu. Ce phénomène est courant dans les pompes, les compresseurs, les convoyeurs, les presses et les groupes électrogènes, et constitue l'une des raisons les plus fréquentes d'arrêts imprévus dans les usines qui utilisent des équipements rotatifs lourds.
Le relâchement provient rarement d’une seule cause. Dans la plupart des joints industriels, trois forces travaillent ensemble. Les vibrations des arbres rotatifs et des pièces alternatives créent de minuscules mouvements relatifs entre le boulon et l'écrou ou entre les filetages eux-mêmes. Le cycle thermique provoque la dilatation et la contraction du métal, ce qui réduit la précharge à chaque démarrage et arrêt de l'équipement. Les charges dynamiques dues aux impulsions de pression ou aux impacts poussent le joint d'une manière qu'une valeur de couple statique n'aurait jamais anticipée.
3
Principaux facteurs de desserrage des boulons dans la plupart des machines tournantes : vibrations, cycles thermiques et charge dynamique
Des milliers
Cycles de vibration par minute sur de nombreuses machines en marche, suffisants pour retirer une fixation déverrouillée au fil du temps
1 articulation
Une seule fixation desserrée peut provoquer des fuites, un désalignement ou des dommages par fatigue dans les pièces voisines.
Les équipes de maintenance qui suivent les pannes répétées trouvent généralement la même cause profonde : les filetages ont été correctement serrés une fois, mais rien n'a été conçu pour les maintenir serrés par la suite.
Les solutions traditionnelles telles que les rondelles de blocage à ressort, les écrous à bride dentelée et les écrous à insert en nylon sont utiles dans certains cas, mais chacune a ses limites. Les rondelles élastiques peuvent s'aplatir sous la charge et perdre leur mordant. Les inserts en nylon perdent leur friction lorsque les températures augmentent. Le fil de sécurité demande beaucoup de travail et dépend du technicien. Un adhésif frein-filet aborde le problème sous un angle différent, car il remplit l'espace microscopique entre les filetages mâle et femelle et durcit en une couche solide qui résiste à la fois à la rotation et au desserrage. C'est pourquoi de nombreuses équipes d'ingénieurs spécifient désormais un frein-filet liquide comme étape standard dans leurs procédures d'assemblage.

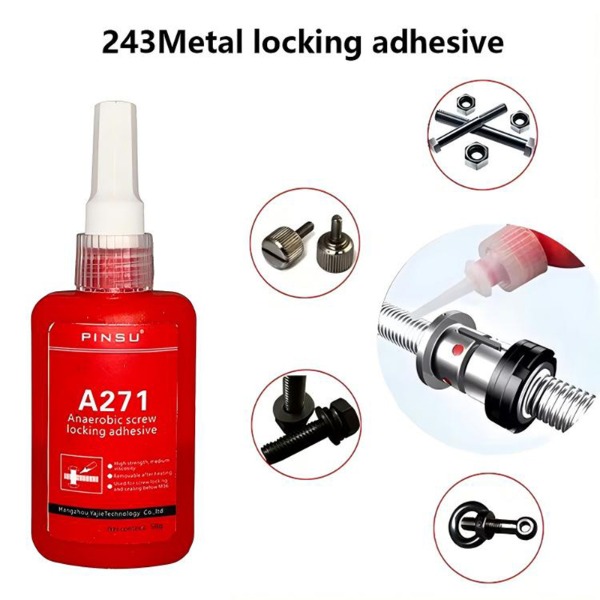

Qu'est-ce que le frein-fil anaérobie et comment guérit-il
Un frein-fil anaérobie est un adhésif liquide monocomposant qui reste fluide lorsqu'il est exposé à l'air et ne durcit que lorsqu'il est confiné entre des surfaces métalliques sans présence d'oxygène. Le nom fait référence à ce comportement. Anaérobie signifie que la chimie fonctionne sans air et que l'adhésif est conçu pour rester stable dans une bouteille ou sur un banc pendant une longue période, puis se solidifier rapidement une fois scellé à l'intérieur d'un joint fileté.
Comment fonctionne le remède en pratique
Le durcissement dépend de deux conditions qui existent à l'intérieur d'un fil métallique serré mais pas à la surface extérieure. Le premier est l’absence d’oxygène, qui est expulsé du mince espace lorsque le boulon est engagé. Le second est le contact avec des surfaces métalliques actives, qui agissent comme un catalyseur et accélèrent le durcissement. L’acier, la fonte et de nombreux alliages de cuivre fonctionnent bien dans ce rôle. Une fois les deux conditions remplies, le liquide se transforme en un film thermodurci résistant qui remplit les espaces entre les fils et les lie ensemble.
Dans une application industrielle typique, la prise initiale se produit dans un court laps de temps à température ambiante, tandis que la résistance totale se développe sur une fenêtre plus longue. Le moment exact dépend de la qualité, du métal, de l’épaisseur du film et de la température ambiante. Les ingénieurs doivent lire la fiche technique du produit pour les heures spécifiques plutôt que de se fier aux règles générales, mais la séquence globale est la même pour presque tous les produits de cette catégorie.
Ce qui le distingue des adhésifs généraux
Les colles à usage général et les adhésifs instantanés sont conçus pour coller des surfaces exposées à l’air. Ils forment un film en surface et restent souvent cassants. Un frein-fil se comporte différemment car il est censé rester dans l'espace entre deux pièces et rester légèrement flexible après durcissement. Il ne forme pas un bloc rigide. Au lieu de cela, il crée une liaison contrôlée qui résiste au mouvement tout en permettant au joint d'être démonté ultérieurement avec la bonne méthode. Cet équilibre entre maintien et libération est la principale raison pour laquelle il est utilisé sur les fixations plutôt que sur les pièces structurelles.
Comment le film durci protège le joint
Après durcissement, le film effectue deux tâches à la fois. Il verrouille les filetages afin que l'écrou ne puisse pas revenir en arrière sous l'effet des vibrations, et scelle le chemin en spirale que les liquides et les gaz suivraient autrement. Étant donné que l'adhésif remplit le jeu du filetage, l'humidité, le liquide de refroidissement et l'huile ont beaucoup plus de mal à atteindre les surfaces métalliques où la corrosion commence. C’est pourquoi le même produit est souvent décrit à la fois comme un casier et un scellant, selon l’application.
Principaux avantages de l'adhésif frein-filet pour un usage industriel
Lorsque les ingénieurs comparent les méthodes de verrouillage, ils examinent généralement quatre facteurs : la résistance aux vibrations, les performances d'étanchéité, la possibilité de réutiliser la fixation et la capacité du joint à conserver sa charge de serrage au fil du temps. Le tableau ci-dessous résume la comparaison entre un système anaérobie liquide et les alternatives mécaniques les plus courantes.
| Méthode de verrouillage | Résistance aux vibrations | Scellement des fuites | Réutilisabilité | Rétention des pinces |
|---|---|---|---|---|
| Rondelle de blocage à ressort | Faible à modéré | Aucun | Élevé | Diminue avec le temps |
| Écrou à insert en nylon | Modéré | Limité | Modéré | Déclin avec la chaleur |
| Unaerobic thread locker | Élevé | Oui | Cela dépend du niveau | Stable sous charge |
Les avantages pratiques pour l’exploitation des usines peuvent être regroupés en cinq domaines.
- Unti-vibration performance: Le film durci absorbe les micro-mouvements entre les filetages, ce qui empêche la rotation progressive qui provoque le desserrage des pompes, des moteurs et des boîtes de vitesses.
- Prévention des fuites et de la corrosion : Le remplissage du jeu du filetage empêche l'huile, l'eau et les fluides de traitement de s'infiltrer le long du chemin du filetage et d'attaquer le métal.
- Précharge stable : Étant donné que l'adhésif ne se fatigue pas comme un élément à ressort, le joint conserve sa force de serrage conçue pendant un intervalle d'entretien plus long.
- Démontage en fonction du grade : Différents niveaux de résistance permettent aux équipes de maintenance d'adapter la méthode de retrait à la durée de vie attendue du joint.
- Coût total inférieur : Moins d'arrêts imprévus, moins de fixations de remplacement et moins de temps passé à resserrer les pièces détachées compensent généralement le faible coût de l'adhésif lui-même.
Dans de nombreuses revues de maintenance d’usines, les économies apparaissent moins dans le prix d’achat que dans la réduction des temps d’arrêt. Un seul arrêt évité sur une ligne de production peut couvrir le coût de la colle pour une année entière de maintenance sur plusieurs machines.
Scénarios d'application courants du scellant pour filetage métallique
Le choix d'un produit est plus facile lorsque l'application est claire. Un mastic pour filetage métallique est particulièrement utile dans les joints où deux exigences sont réunies : la fixation ne doit pas reculer et le chemin du filetage ne doit pas permettre au fluide de s'échapper. Les scénarios suivants sont les plus fréquents dans le travail industriel.
Assemblage de machines et d'équipements
Les machines-outils, les corps de pompe et les boîtes de vitesses contiennent de nombreux boulons soumis à des vibrations continues. Le verrouillage de ces fixations avec de l'adhésif réduit le besoin de contrôles fréquents de serrage et aide à maintenir l'alignement entre les arbres, les roulements et les boîtiers. Sur les corps de pompe, le même film bloque également les infiltrations le long des filetages qui nécessiteraient autrement le remplacement du joint.
Pièces automobiles et de transport
Les composants du châssis, les supports de moteur et les supports d'échappement sont confrontés à une combinaison de vibrations de la route, de chaleur et d'humidité. Le verrouillage anaérobie est largement utilisé dans ces zones car le film durci continue de fonctionner malgré des cycles répétés de chauffage et de refroidissement et résiste au sel de déneigement et aux produits chimiques de lavage. Les équipes de service l'appliquent souvent lors de l'assemblage plutôt que de compter sur un resserrage ultérieur.
Systèmes hydrauliques et pneumatiques
Les raccords filetés des conduites et raccords hydrauliques constituent un point de fuite classique. L'application d'un produit d'étanchéité sur le filetage mâle permet de fermer le chemin en spirale où l'huile hydraulique ou l'air comprimé s'échapperait autrement. Les équipes doivent confirmer que le produit choisi est compatible avec le fluide et la pression de fonctionnement répertoriés dans les spécifications du système.
Équipement industriel robuste
Les groupes électrogènes, les concasseurs et les entraînements de broyeurs combinent de lourdes charges avec de grandes variations de température. Dans ces machines, des qualités à haute résistance sont souvent sélectionnées pour les fixations structurelles qui ne doivent jamais se desserrer pendant la durée de vie de l'unité. Le retrait est prévu comme un événement de maintenance qui comprend le chauffage de l'ensemble à la température requise avant le démontage.
Travaux d'entretien et de réparation
Les réparations sur site impliquent souvent des filetages usés, des trous de boulons déjà endommagés ou des fixations déjà desserrées une fois. Dans ces cas, un frein-filet peut aider à restaurer le joint en comblant les petites irrégularités et en créant une nouvelle connexion verrouillée. Les techniciens doivent nettoyer soigneusement les filetages avant d'appliquer l'adhésif, car la contamination est la cause la plus courante d'échec des réparations.
- Lignes d'assemblage de machines et service de boîtes de vitesses
- Fixations pour châssis, moteur et échappement d'automobile
- Raccords hydrauliques et connexions pneumatiques
- Équipement lourd, groupes électrogènes et concasseurs
- Réparation sur site et maintenance préventive
Comment choisir la bonne qualité de frein-fil anaérobie
La sélection des qualités est l'endroit où de nombreuses décisions d'achat tournent mal. Un produit qui se verrouille très fortement peut s'avérer inutile pour une fixation qui doit être retirée tous les quelques mois, tandis qu'un produit faible peut échouer sur un joint soumis à des vibrations constantes. Le bon choix dépend de la résistance dont vous avez besoin, de la manière dont le joint sera entretenu et des conditions de fonctionnement auxquelles il sera confronté.
Trois niveaux de force
| Note | Utilisation typique | Méthode de démontage | Meilleur ajustement |
|---|---|---|---|
| Faible résistance | Petites vis et points de réglage | Outils à main | Inspection fréquente |
| Force moyenne | Fixations pour machines générales | Outils standards | Entretien courant |
| Élevé strength | Joints structurels permanents | Retrait assisté par la chaleur | Fortes vibrations |
Qualité à faible résistance
Les produits à faible résistance conviennent aux petites vis, aux vis de réglage et aux fixations qui sont régulièrement ouvertes pour inspection. Ils empêchent la vis de dériver tout en permettant son retrait avec un outil manuel. Parce qu'ils sont faciles à détacher, ils constituent un bon choix lorsque le programme de maintenance est court et le niveau de vibration est modéré.
Qualité de résistance moyenne
La résistance moyenne est le choix général pour la plupart des machines. Il tient fermement sous les vibrations typiques et peut être retiré avec des outils manuels ou électriques standard lorsqu'un entretien est nécessaire. De nombreuses usines utilisent cette qualité par défaut pour les boulons des moteurs, des pompes et des châssis de convoyeurs, réservant la qualité la plus résistante aux joints où le retrait est rare.
Qualité haute résistance
Les produits à haute résistance sont destinés aux joints permanents ou aux fixations qui fonctionnent sous de fortes vibrations. Une fois durcis, ils résistent à la rotation bien au-delà du niveau de couple normal de l'outil. Le démontage nécessite généralement de chauffer le joint à une température spécifiée afin que le film se ramollisse, suivi d'un retrait soigneux. Planifier cette étape de la procédure de maintenance évite les filetages endommagés et les outils cassés.
Liste de contrôle de sélection
- Métal de base : l’acier, l’acier inoxydable et la fonte se comportent différemment, confirmez donc la compatibilité avec la nuance.
- Taille du fil : les diamètres plus grands nécessitent plus de volume d'adhésif, tandis que les petits fils nécessitent un film plus fin.
- Plan d'entretien : décidez si la fixation sera retirée lors de l'entretien de routine ou laissée en place pendant toute la durée de vie de l'unité.
- Conditions de fonctionnement : notez la plage de température prévue, l'exposition à l'huile ou à l'eau et le niveau de vibration.
Guide d'utilisation étape par étape de l'adhésif de verrouillage de vis anaérobie
Une procédure d’application correcte compte autant que le produit lui-même. La plupart des joints défectueux sont dus à une préparation sautée plutôt qu'à l'adhésif. Les étapes ci-dessous s'appliquent à la plupart des freins-fils liquides utilisés en milieu industriel.
- Préparation des surfaces : Retirez l'huile, la graisse, la poussière et l'ancien adhésif des filetages interne et externe. Un chiffon propre au solvant suivi d’un séchage complet est l’approche standard. Les surfaces propres donnent au film une zone de contact constante.
- Appliquer l'adhésif : Placez-en une petite quantité sur la zone du filetage engagé, généralement sur le filetage externe du boulon. Évitez les excès, car le liquide excédentaire peut migrer dans les roulements, les joints ou les zones électriques.
- Assemblez le joint : Vissez la fixation en place et serrez-la au couple spécifié. L'action de serrage pousse l'air hors de l'espace et répartit le film uniformément sur les surfaces du filetage.
- Autoriser la définition initiale : Laissez le joint tranquille pendant que le film commence à prendre. Le temps de prise initial varie en fonction de la nuance et du métal, vérifiez donc la fiche technique pour connaître la période requise avant de charger ou de faire fonctionner l'équipement.
- Autoriser le durcissement complet : La pleine résistance se développe sur une fenêtre plus longue à température ambiante. Faire fonctionner l'équipement avant le durcissement complet peut réduire la force de maintien finale, planifiez donc le calendrier de mise en service en conséquence.
Matériaux nécessitant une attention particulière
Unaerobic systems depend on active metal surfaces. Stainless steel, aluminum, and some coated fasteners can slow the cure, and passive or plated surfaces may need a primer or activator to reach full strength. Plastic threads are not suitable, because the adhesive can attack the material and the joint may not hold as expected.
Erreurs courantes qui réduisent les performances de verrouillage
Les techniciens expérimentés savent que la plupart des échecs proviennent d’un petit ensemble d’erreurs répétées. Les reconnaître tôt permet de gagner du temps sur les réparations et de protéger la fiabilité des équipements.
- Appliquer de la colle sur des fils sales ou huileux, ce qui affaiblit la liaison et entraîne un desserrage précoce.
- Utiliser trop de produit, ce qui peut faire sortir le film et contaminer les surfaces à proximité.
- Choisir une qualité à haute résistance pour un joint qui doit être retiré souvent, ce qui augmente le temps de maintenance et risque de l'endommager.
- Serrer après que le film ait déjà partiellement durci, ce qui peut fissurer le film et réduire l'effet de verrouillage.
- Ignorer la fenêtre de durcissement et faire fonctionner l'équipement trop tôt, ce qui diminue la rétention finale du clamp.
Une bonne pratique consiste à enregistrer la qualité du produit, le lot et le temps de durcissement sur la carte de maintenance. Cela accélère les futures inspections et aide l’équipe à comprendre quels joints nécessitent une attention particulière lors des arrêts programmés.
Référence des paramètres techniques
Le tableau suivant répertorie les catégories de paramètres généraux que les ingénieurs examinent généralement lorsqu'ils comparent les freins-fils anaérobies. Les valeurs varient selon les qualités et les fabricants, c'est pourquoi la fiche technique du produit doit toujours être la référence finale pour le travail de conception.
| Paramètre | Référence typique | Note d'ingénierie |
|---|---|---|
| Type de remède | Unaerobic, metal activated | Nécessite un contact métallique confiné |
| Apparence | Liquide coloré, généralement bleu, rouge ou vert | La couleur aide à identifier la qualité sur le terrain |
| Plage de tailles de filetage | Fixations de petit à grand diamètre | Faire correspondre la viscosité du film à la taille du fil |
| Température de fonctionnement | Large plage, généralement du dessous de zéro à environ 150 degrés Celsius | Confirmer la limite pour les qualités à haute résistance |
| Temps de réglage initial | Minutes à une courte période | Varie selon la qualité et le métal |
| Temps de durcissement complet | Plusieurs heures à environ une journée | Planifier la mise en service après durcissement complet |
| Couple de décollage | De faible qualité avec des outils à main, de haute qualité nécessite de la chaleur | Utiliser les valeurs de la fiche technique pour la conception |
| Stockage | Endroit frais et sec, à l'abri de la lumière directe du soleil | Gardez la bouteille scellée lorsqu'elle n'est pas utilisée |
Foire aux questions sur les freins-fils anaérobies
Les questions ci-dessous couvrent les points que les ingénieurs et les équipes de maintenance soulèvent le plus souvent lorsqu'ils évaluent pour la première fois un produit de verrouillage de filetage.
Q1 : Quelle est la différence entre un frein-filet et un produit d'étanchéité pour filetage ?
Un frein-filet vise à empêcher la fixation de se desserrer sous l'effet des vibrations. Un produit d'étanchéité pour filetage vise à empêcher le fluide et le gaz de passer le long du chemin du filetage. De nombreux produits anaérobies font les deux, le choix dépend donc de l'exigence la plus importante pour l'articulation.
Q2 : Un frein-filet anaérobie à haute résistance peut-il être retiré ?
Oui, mais le retrait nécessite généralement de chauffer le joint à la température indiquée sur la fiche technique. Une fois le film ramolli, la fixation peut être retournée avec des outils standards. Planifier cette étape dans la procédure de maintenance évite les filetages endommagés.
Q3 : L'adhésif frein-filet anaérobie fonctionne-t-il sur l'acier inoxydable ?
L'acier inoxydable peut durcir, mais il est moins actif que l'acier au carbone ordinaire, le durcissement peut donc être plus lent. Certaines applications utilisent un apprêt ou un activateur pour atteindre sa pleine puissance. Testez toujours sur le matériau réel avant utilisation en production.
Q4 : La colle de verrouillage à vis est-elle résistante à l’huile et aux températures élevées ?
Les films anaérobies durcis résistent à la plupart des huiles industrielles et fonctionnent bien sur une large plage de températures. La limite exacte dépend de la qualité, alors comparez la température de fonctionnement indiquée dans la fiche technique avec les conditions de votre équipement.
Q5 : Un adhésif anaérobie peut-il être utilisé sur des fils en plastique ?
Ce n'est pas recommandé. Les systèmes anaérobies sont conçus pour les surfaces métalliques qui activent le durcissement, et certains plastiques peuvent être attaqués par les produits chimiques ou ne pas adhérer correctement. Pour les composants en plastique, sélectionnez un produit spécialement conçu pour ces matériaux.
